功能說明

闖入報警功能：將主桿接入220V信號燈的輸入線，按照紅色和綠色兩線接入；將主副柱的光柵位置進行調整，使其能夠接收到紅外線并與人行信號燈同步。當人行燈的綠燈亮?xí)r，行人從主柱和副柱之間通過時，就阻斷光柵紅外對射，但是設備不會發出語音提示；當人行燈的紅燈亮?xí)r，行人從主柱和副柱之間通過時，就阻斷光柵紅外，此時，主柱和副柱會同時發出語音提示，以提示行人已經闖紅燈，語音提示內容可定制或者自行燒錄。

考慮到深夜有人闖紅燈，發出的報警聲會擾民，提示柱通過光敏電阻判斷提示音開關機時間，出廠默認上午天亮自動開啟報警提示，天黑后3小時停止報警語音提示。

當提示柱正常運行后，主柱和副柱上的顯示屏?xí)瑫r(shí)亮起，紅燈時，顯示屏顯示“禁止通行”,頂部顯示“×”；綠燈亮?xí)r，顯示屏?xí)@示“安全通行”,頂部顯示“↑”。根據人行燈的狀態，可以自行轉換顯示，文字提示內容可接受定制。

技術參數

1. 外殼體采用鍍鋅鋼板材質，表面噴塑，應具有良好的抗氧化性，使用期內設備不褪色。

2. 總高度1.08頂部由紅色的“×”和綠色的“↑”組成，尺寸為135*135mm，正面高度為1m，背面高度為1.08

3. 正面文字顯示部分為顯示屏，尺寸為540*135mm，文字提示內容可接受定制。

4.  正面顯示屏上面為發聲部位，特殊的設計可保證聲音向指定方向傳播。

5. 提示柱的內側為紅外對射探測器，工作溫度為-25℃～+55℃，雙光束增益自動調節，適應雨、霧、雪等惡劣天氣，紅外對射最大距離為60m。

6. 提示柱的背部為檢測板，當提示柱產生故障時，可取下檢修板進行檢修。

7.  提示柱內部有一個7Pin的接線端子，方便外部接線。

8. 主副柱之間通過一根4*1.5m2的電纜線連接，使得主副柱之間顯示屏和語音保持同步。

9. 耐高、低溫性能：-25℃~+55℃。

10. 紅外線脈沖：兩光束對射。

11. 工作電壓：AC220V，50Hz

12.  整機最大功耗：<36W

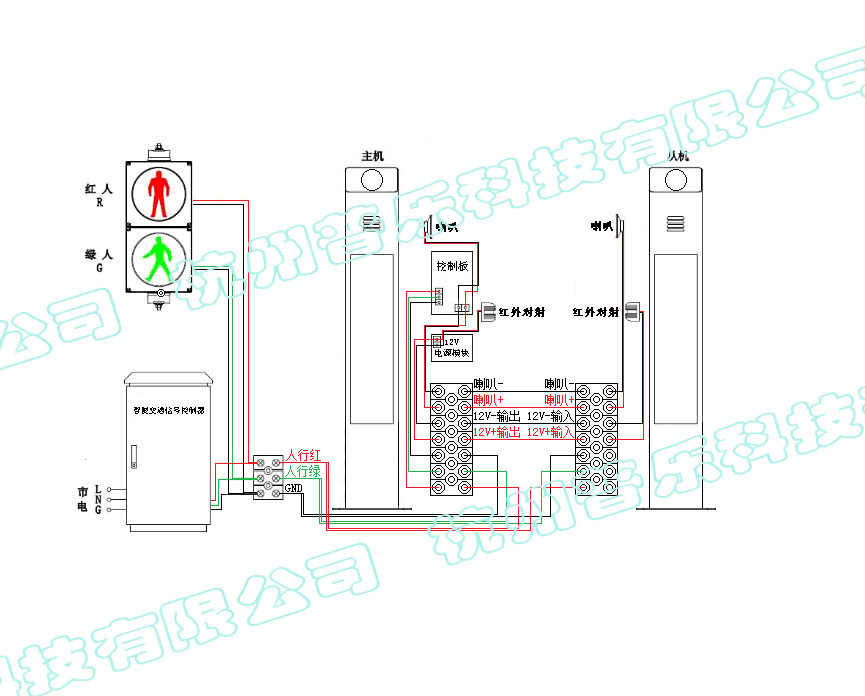

接線示意圖

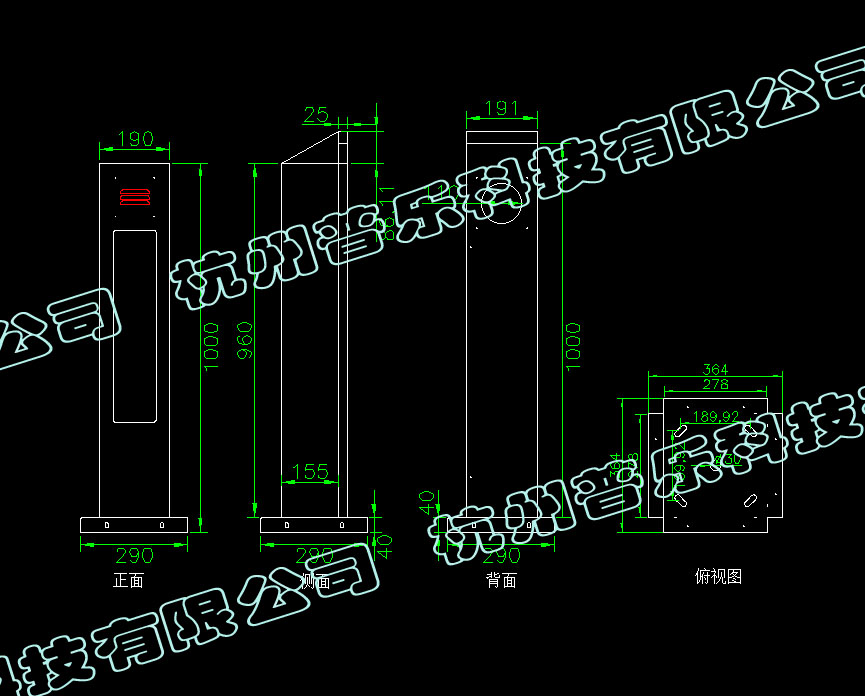

安裝尺寸圖
