PL-22G系列交通信號控制機
一、 產品描述
PL-22G系列交通信號控制主機系統主要適用城鄉結合部無需過多干預的交叉路口。該系列信號控制機可以提供遠程讀取當前狀態，遠程修改時參數和遠程修改相位配置等功能，靈活方便，性能穩定，性價比高。

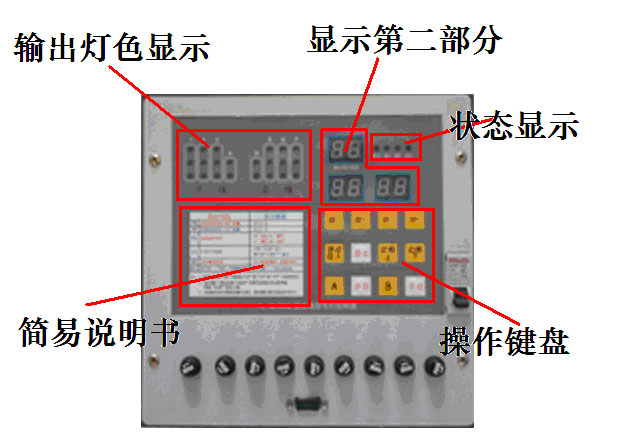

該系列信號控制系統采用基于STC高性能處理器，具有較強的控制和通信功能，軟硬件均采用模塊設計，便于安裝和維護。通過操作面板上的LED指示燈和數碼管顯示當前工作狀態，可通過手動操作，完成執行應急的黃閃、全紅和步進等控制指令，也可通過串行接口和網絡接口進行遠程單點控制。
二、 產品型號及參數
型號 參數 | XHJ-AW-GA-PL2G01 | XHJ-AW-GA-PL2G02 | XHJ-AW-GA-PL2G03 | XHJ-AW-GA-PL2G04 | XHJ-AW-GA-PL2G05 | XHJ-AW-GA-PL2G06 | XHJ-AW-GA-PL2G07 | XHJ-AW-GA-PL2G08 | XHJ-AW-GA-PL2G09 |
機箱 | 電警箱 | 44G 機箱 | PC箱 | 電警箱 | 44G 機箱 | PC箱 | 電警箱 | 44 G機箱 | PC箱 |
輸出 路數 | 22路 | ||||||||
輸入 電壓 | 220V | ||||||||
輸出 電壓 | 220V | 220V | 220V | 220V | 220V | 220V | 24V | 24V | 24V |
無線 特勤 | - | - | - | √ | √ | √ | √ | √ | √ |
1. 工作電壓：220V±10%，工作頻率：50-60Hz
2. 工作溫度：-40℃-85℃，工作濕度：0∽90%
3. 防護等級：IP53
4. 安全規格：絕緣阻抗、絕緣耐壓、電磁兼容
5. 輸出單路最大電流：3A（空氣開關限流電流為3A）
6. 保護技術：過壓保護、短路保護、輸出保護、防水、防塵、防銹蝕
1. 采用STC高性能單片機處理器。
2. LED二極管和數碼管顯示狀態。
3. 燈色輸出接口包括I/O接口方式。
4. 具備無線或者有線手動操作接口，支持手持無線控制操作模式。
5. 燈組支持8燈組，共22路輸出。
6. 燈色輸出：AC220V/500W(高壓版本)，DC10-36V（低壓版本）。
7. 支持16個相位，可自定義燈色輸出。
8. 支持16個時段控制，支持單點紅燈、單點黃閃、單點熄燈等特殊控制。
9. 支持靜態綠波功能。
10. 聯網接口RS232(*通過另配RS232以太網轉接器或者RS232 4GZ轉換器完成有線或無線網絡通信)
注：帶*表示可選配置

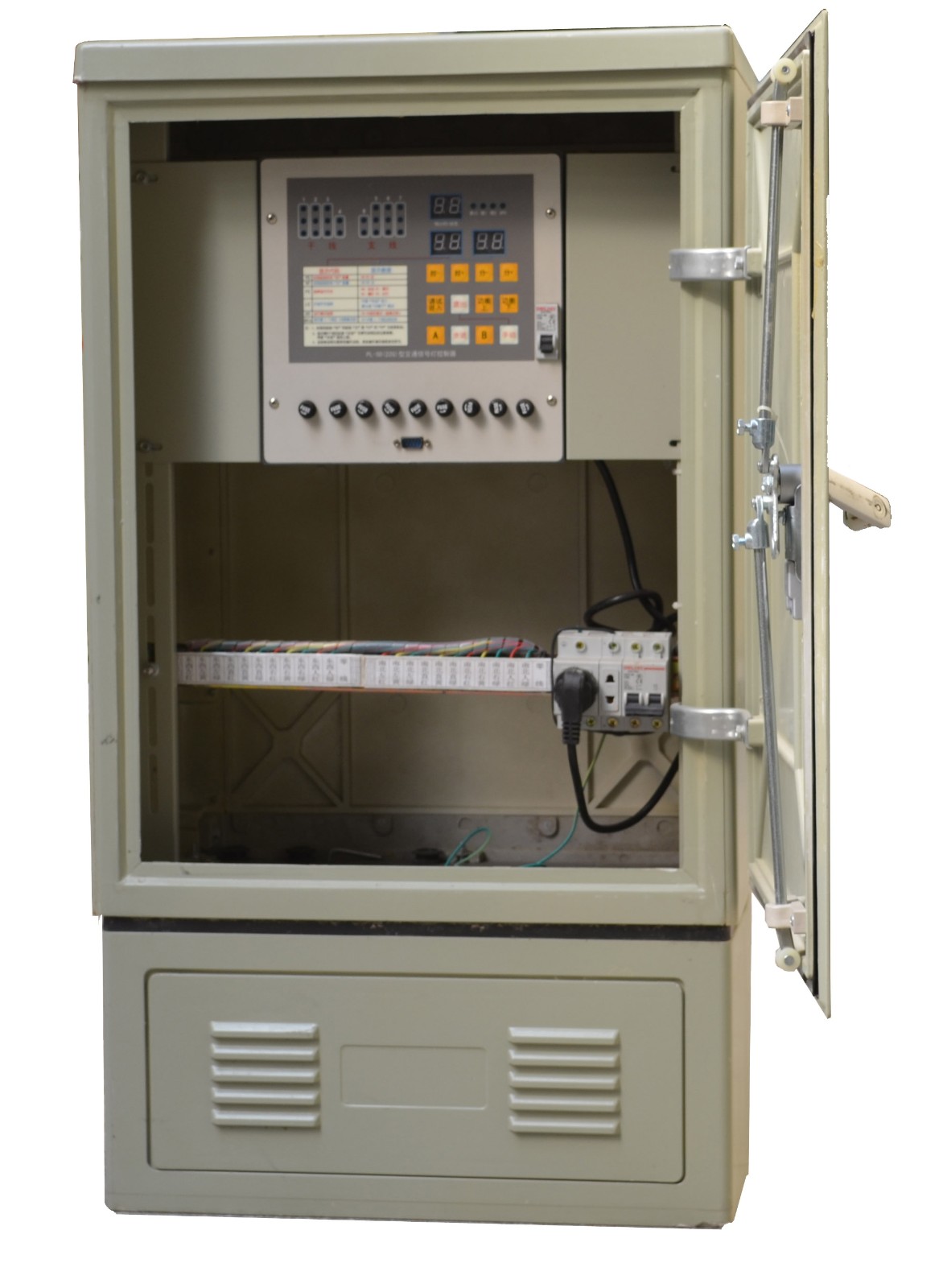

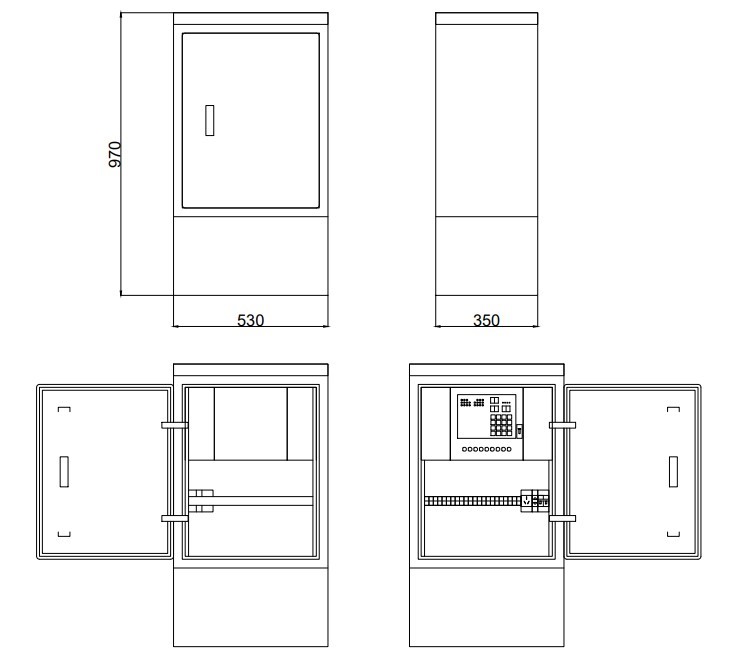

五、外觀產品及尺寸
六、應用場景
1. 交通流量較小的交叉路口
